Raydom车辆电池组
产品定义/工业设计/结构设计/CMF工艺设计/PI家族化设计/人机体验设计
强强联合 抢跑新能源电池赛道
客户:Raydom
行业:电子制造业;新能源行业;
交付成果:外观设计、结构设计、降本设计、品牌设计、PI家族化设计
项目背景:
在国务院出台节能与新能源汽车产业发展规划后,2015年中国锂电池的市场规模就突破了1000亿元。
纯电驱动成为新能源汽车发展和汽车工业转型的主要战略取向。
能源市场的领跑企业睿恒集团与北京神州巨电新能源强强联手,以发展动力锂离子电池为产业合作方向,
以单体大容量、固态聚合物动力锂电池在纯电动公交大巴搭载为课题,投资100亿元,大力推进动力电池技术创新。
如何将传统电池核心技术与时尚外形设计有效结合?是睿恒神州车辆电池组亟需解决的问题。
设计策略制定&执行
结构优化:
原电池模块采用叠片式叠加,内部线路卷绕。小模组内交互复杂且重量较大。
模组设计上提高了电芯模组结构的可靠性,应用的方便性。
模块箱内电芯充分考虑散热与加热,温度高时热量可以导出,温度低时可以导入。
外观革新:

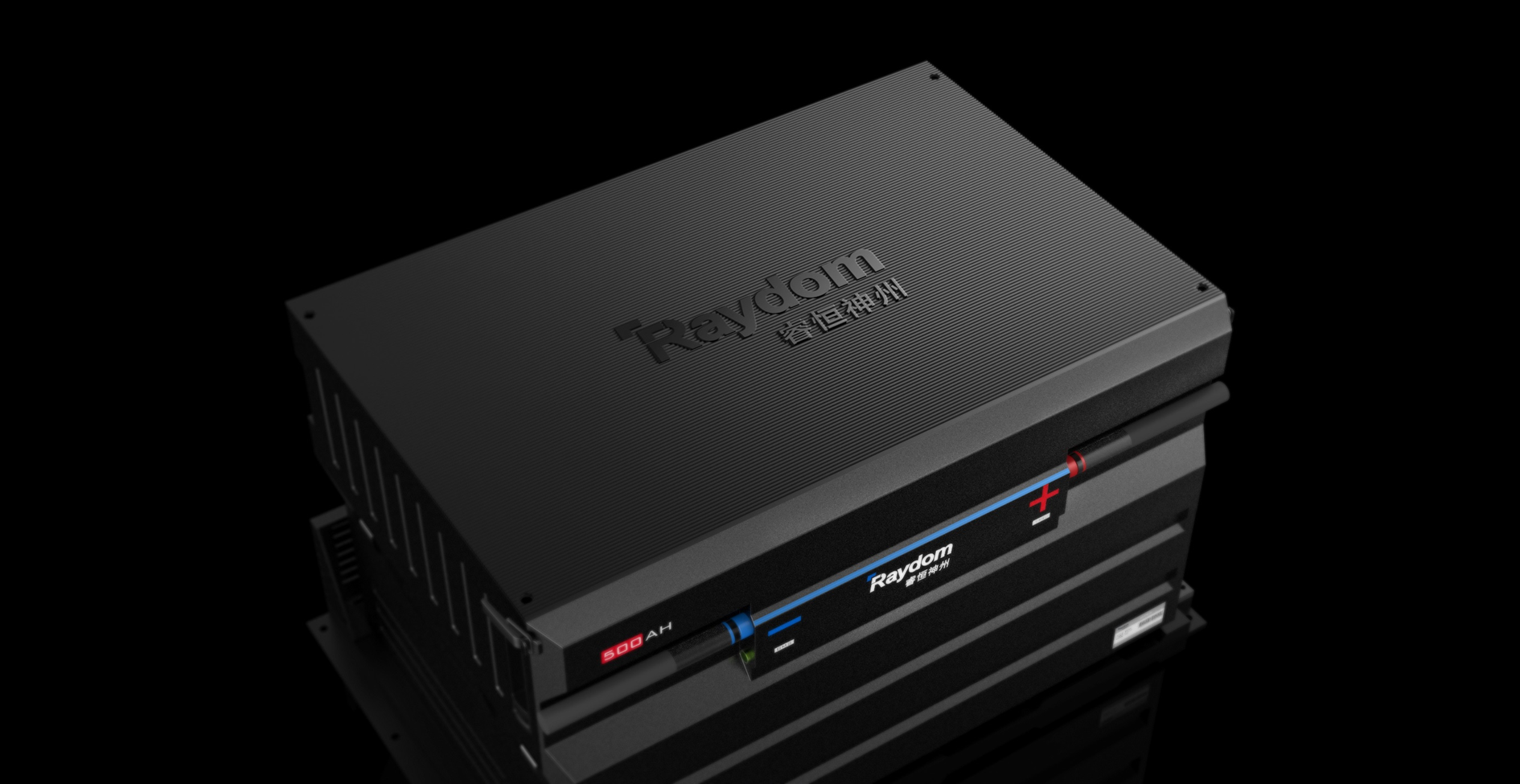

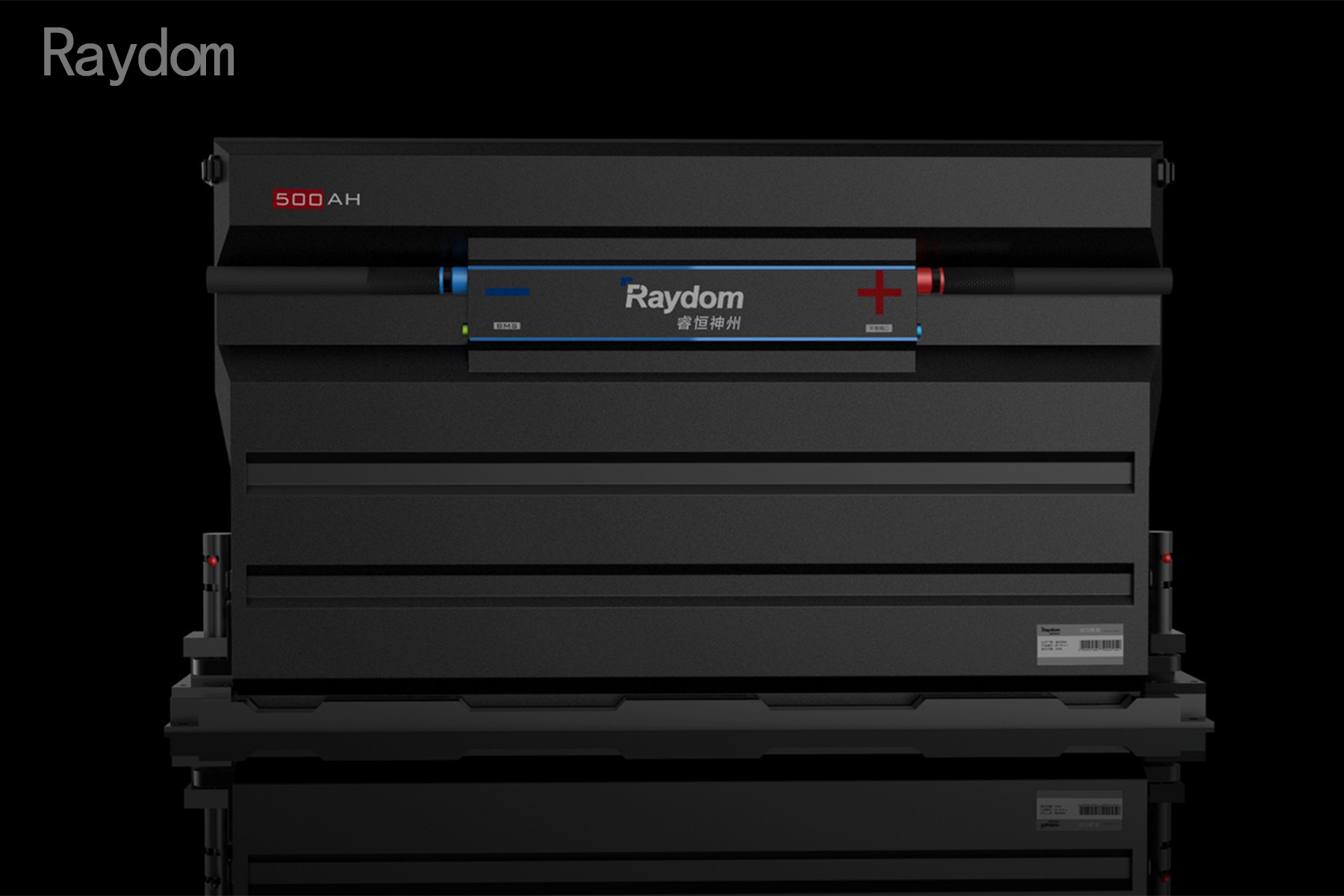

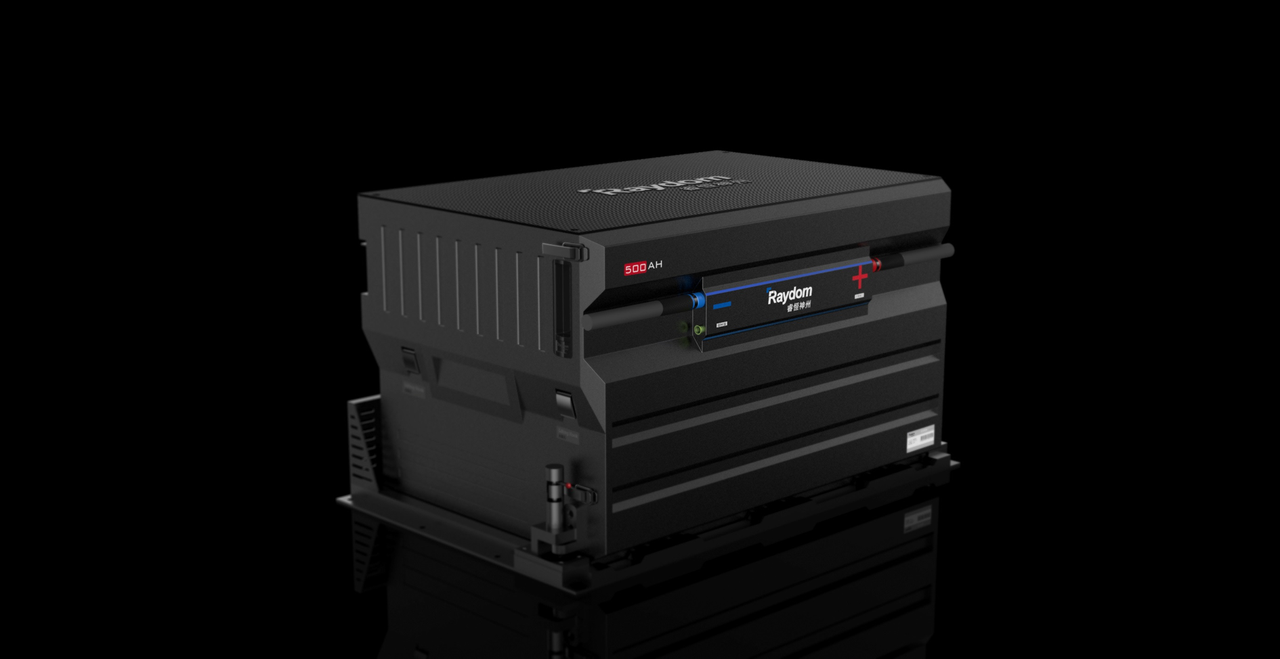

在外观上,新品牌与产品相结合,清晰的品牌辨识度,增强了识别性和品质感。

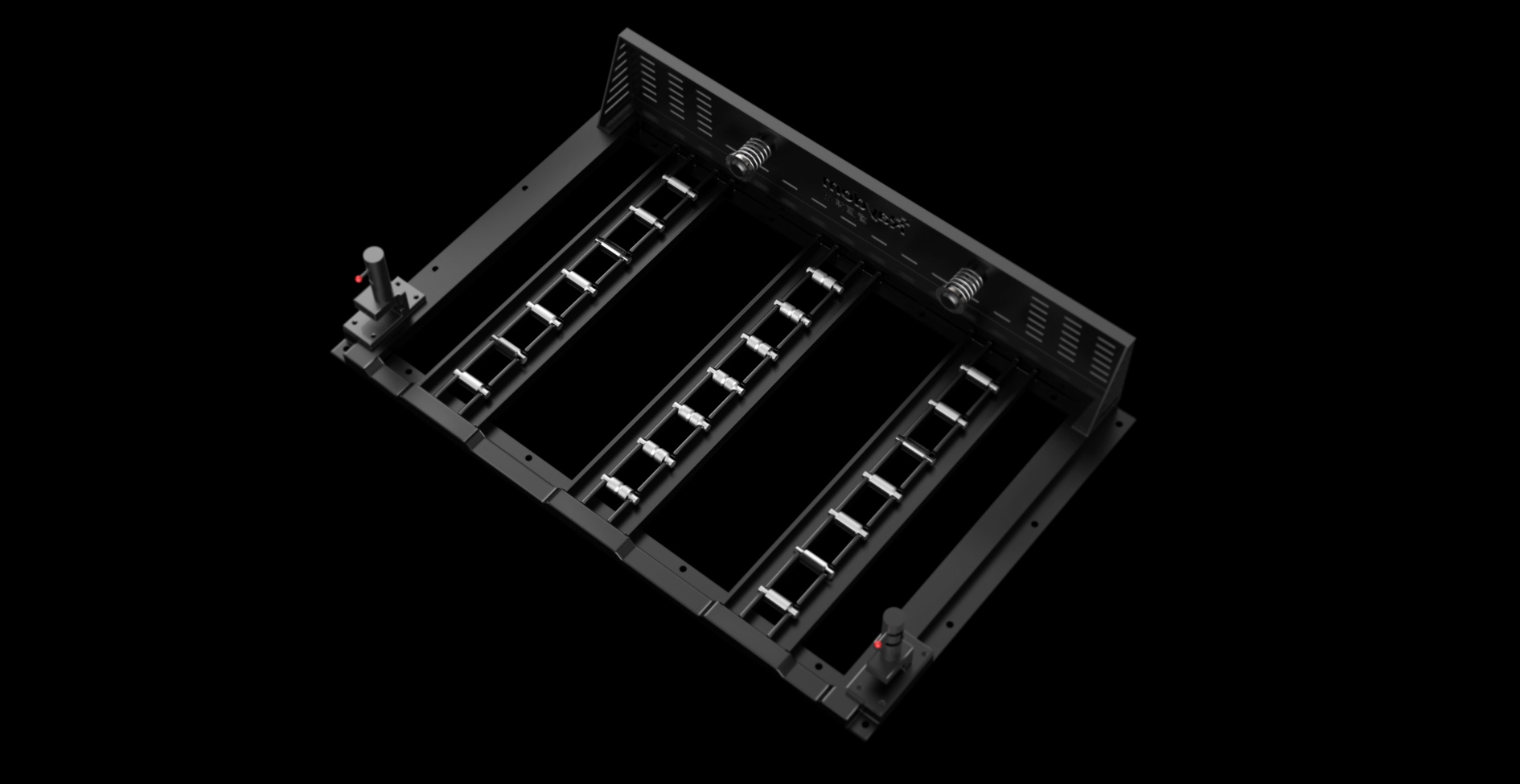

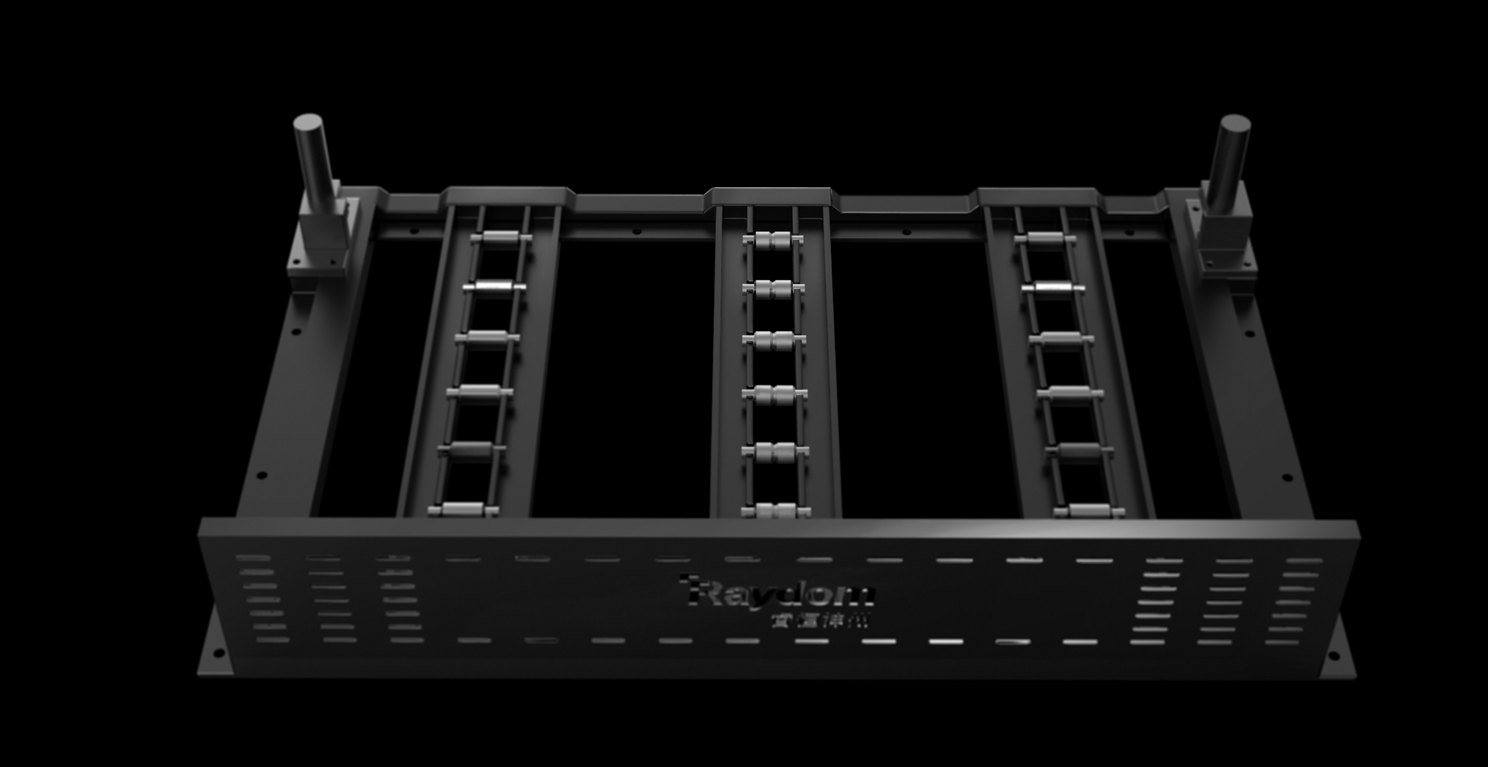

模组箱增加推拉锁止结构、电池托架和底部滑轨,便于安装拆卸和维修。同时可以做到防火、防水、防尘、防震和绝缘安全防护。
在实际的人机操作中,适配各种复杂场景。
区别于之前的机械搬运,优化后只需两个人,1分钟,5个动作(安装电池底盘、抬起电池、推入电池底盘、检查接线、关闭面板)即可完成。
降本设计:
在外观设计时就充分考虑到了生产与组装成本,不仅产品本身的材料成本相较于原产品节省了近10%,后期组装在时间效率和人力成本上也极大提升。
特殊防护:
内置实用新型专利“排水装置”,让车辆在路过1.2米水深的时候也可以正常使用,延长产品20%的生命周期。
项目价值
以新能源电池设计创新,助推电池应用商业化加速
此次合作加快了新能源电池技术的创新,重点解决了动力电池系统安全性、可靠性和轻量化。
在品牌设计上加强了品牌之间的生命力和延续性。睿恒神州车辆电池组在2015年作为中国首次单创大容量固态聚合物动力锂电池,装配在了11万台新能源公交车、新能源特种车辆上。
在通信、军用、航空等领域也具有广阔的发展空间。
